西門子6RA70調速器主從控制的應用

發布時間:2019-08-02 16:19:40來源:

西門子6RA70調速器主從控制的應用

摘 要 6RA70 主從控制的應用
關鍵詞 peer-to-peer 通訊 主從控制 轉矩限幅
Key Words peer-to-peer communication master-slave control
torque limit

一. peer-to-peer 通訊
首先,介紹以下peer-to-peer 通訊:根據不同的應用形式分為三類:以X172 接口為例:

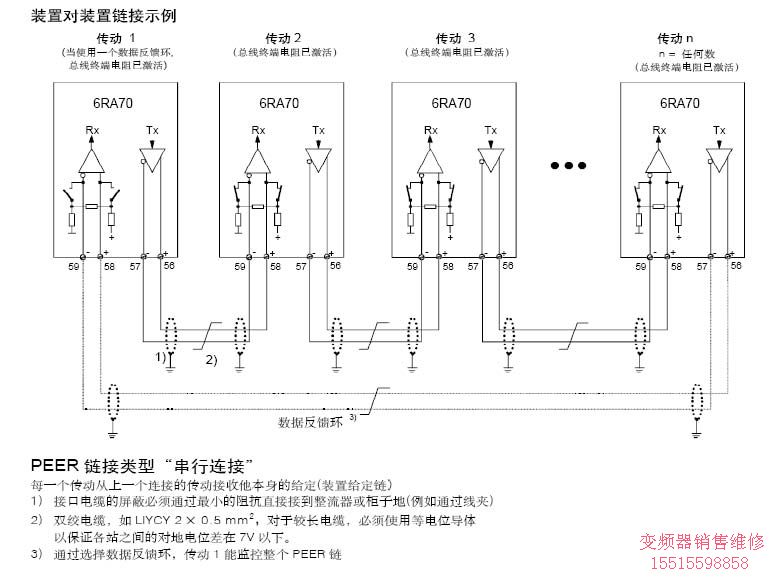

1. 串行連接

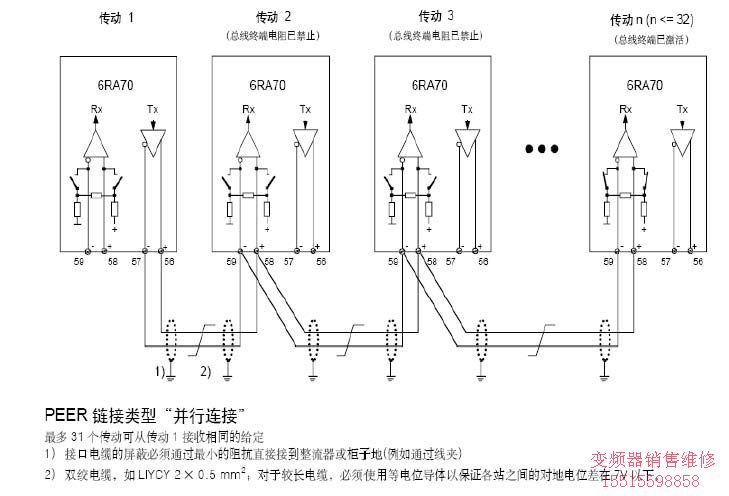

2.并行連接

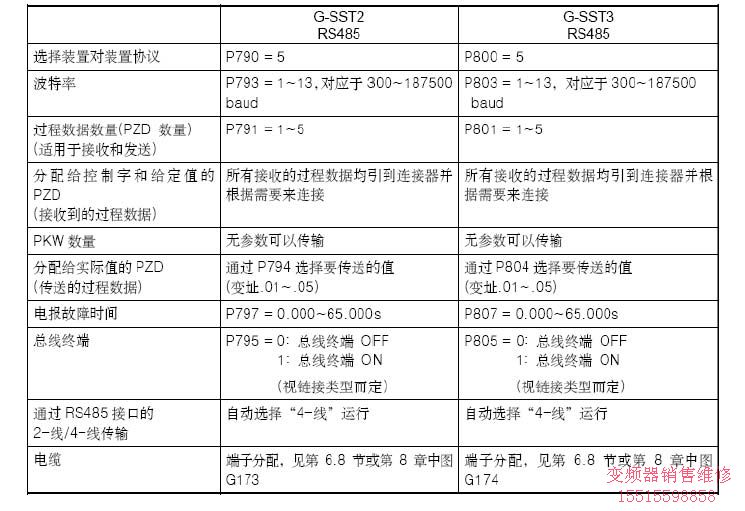

4.參數設置:

二. 實際生產應用中,主從控制方式應用分兩種形式:
1. 電機首尾通過法蘭直接硬相連,主動裝置工作在速度環工作狀態,而從動裝置工作在電
流環(轉矩環)狀態,在這種方式中,一般情況下,定義遠離減速機的電機作為主動電機,編碼
器接在主動裝置所帶的電機上。
從動裝置通過peer-to-peer 網絡接收來自主動裝置發送來的電流(轉矩)給定,速度實際值
和控制字1。

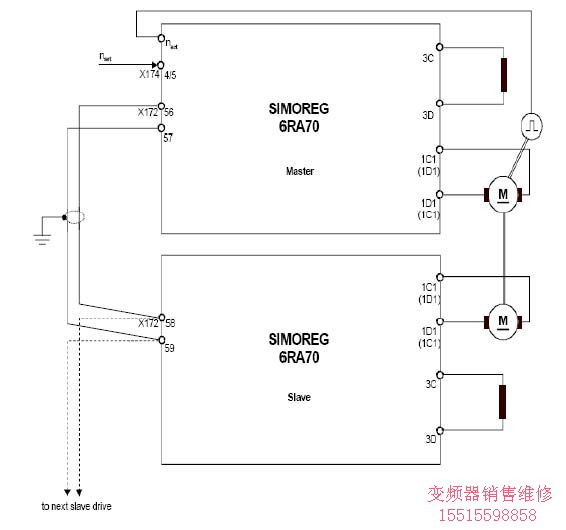

連接簡圖1:

上圖是電機硬軸直接連接的主從控制的控制方式連接簡圖,主電路連接請參考6RA70 手
冊。這種方式中,主動裝置工作在速度環狀態,產生轉矩設定值,把這個值通過peer-to -
peer 網絡傳遞給從動裝置,同時,把控制字1 也傳到從動裝置,使得主,從動裝置起停操作
同時進行。這時候,從動裝置上的端子 34 ,37, 38 要短接在一起。實際速度傳到從動裝置,
主要是為了標定勵磁曲線。此時,從動裝置的斜坡函數發生器和速度調節器不處于激活狀
態。通過這種連接,從動裝置與主動裝置能一起向前和向后運行。
根據生產工藝要求, 在一些場合, 工作負載量很小,只需一個電機工作就可以,此時,
需把從動裝置上的端子34 ,37 和38 要用一個開關使其使能取消,同時P082 不能設置成
3 , 或把從動裝置主電源斷掉。

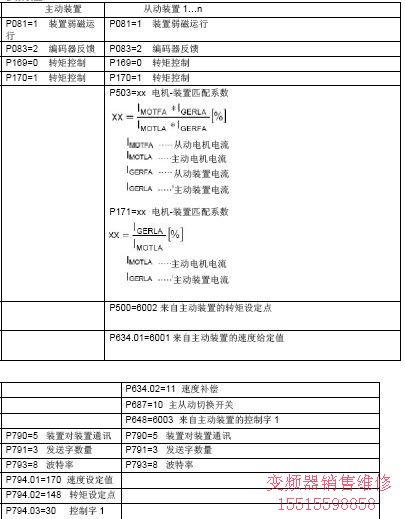

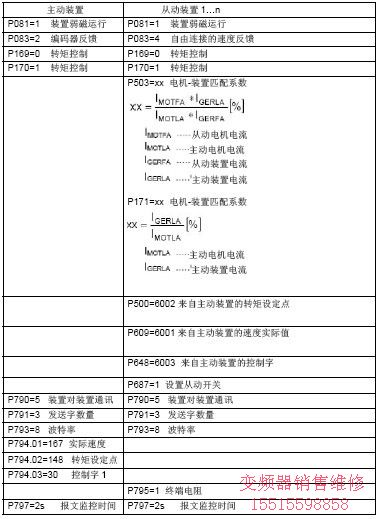

參數設置:

以上參數只是關于主從控制方面的設置,關于啟動參見6RA70 手冊的第7.5 節的啟動
步驟.。
關于優化運行步驟:
(1) 主動裝置的優化運行
a.打開電機和減速機之間的連接,
b.在從動裝置上設定P171=0 P172 =0
c.執行P051=25 優化
d.執行P051=26 優化,必要時,進行手動優化,達到使輸出轉速平穩,為弱磁優化做準備
e.執行P051=27 優化
f. 在從動裝置上恢復P171 ,P172 的值
(2).從動裝置的優化運行
a.把主動裝置的P171, P172 設置成0
b.執行P051=25 優化
c.執行P051=27 優化
d.把主動裝置的P171 P172 恢復成原來的值
(3)當把電機與減速機連接以后,要設置P051=26 優化運行,調整轉速達到平穩。
2. 第二種情況是應用于類似印刷行業,與第一種情況基本相同,在這種情況下,電機軸的
連接可以自由分開。根據電機連接軸的連接方式分為下列兩種情況:

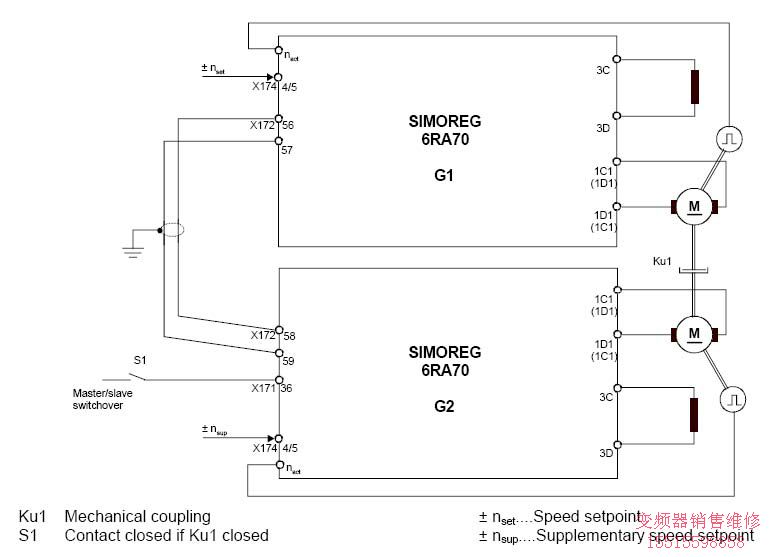

見下列簡圖2:

控制模式1
1. 電機軸連接在一起即,Ku1 閉合
圖中G1 為主動裝置,運行在速度環狀態,,G2 為從動裝置,運行于電流環控制,給定值通
過peer-to-peer 接收主動裝置的轉矩給定或電流給定。在這種情況下,電機軸連接Ku1 必須
牢固閉合,否則,可能由于失去速度環的控制而產生超速現象。
2. 當電機軸分開運行時,即Ku1脫開
此時,主動裝置G1 與從動裝置G2 獨立工作于速度環控制模式, G1 的速度給定通過
模擬量(或網絡),G2 的速度給定通過peer-to-peer,把G1 的斜坡發生器的輸出給到G2
的速度環的給定,同時,把G2 的模擬量作為G2 的速度補償量,從而達到G1 和G2 的
同步。

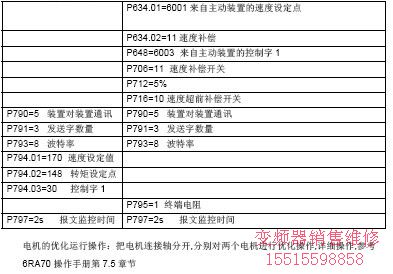

參數設置:

電機的優化運行操作:
把電機連接軸分開,分別對兩個電機進行優化操作,詳細操作,參考6RA70 操作手冊第7.5
章節。
控制模式2
當兩電機軸Ku1 牢固連接時,主動裝置G1 和從動裝置G2 都工作于速度環控制,
G2 的速度給定同樣來自G1 的斜坡函數發生器的輸出,但同時,要通過G2 的速度補償
給定使G2 的速度超前于G1 裝置5%,使得G2 的速度環逐漸趨于飽和。把G1 的速度
調節器的輸出通過peer-to-peer 傳送到G2 作為轉矩限幅,使得G2 和G1 的輸出轉矩
相等。如果突然電機連接軸脫開,G2 的速度只能增加5% 。此時由于G2 的速度環退出
飽和狀態而按照大于G1 的給定的5%運行,不致于超速飛車。

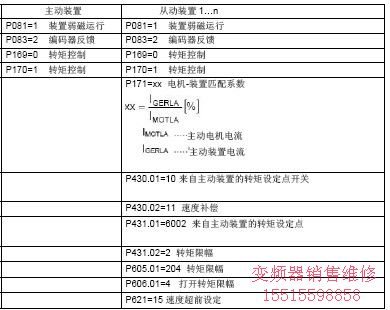

參數設置情況:
