西門子6RA70 直流調速裝置的安全停車功能(E-Stop)

發布時間:2019-08-02 16:19:40來源:

西門子6RA70 直流調速裝置的安全停車功能(E-Stop)

6RA70 直流調速裝置安全停車的功能是打開繼電器觸點(端子109/110),以便在15ms 時
間內分斷主接觸器,6RA70 直流調速裝置安全停車的功能通過端子XS-105/106 或者
106/107/108 完成,功能圖如下圖所示。運行中的直流調試裝置,給出安全停車命令,電機
自由停車。

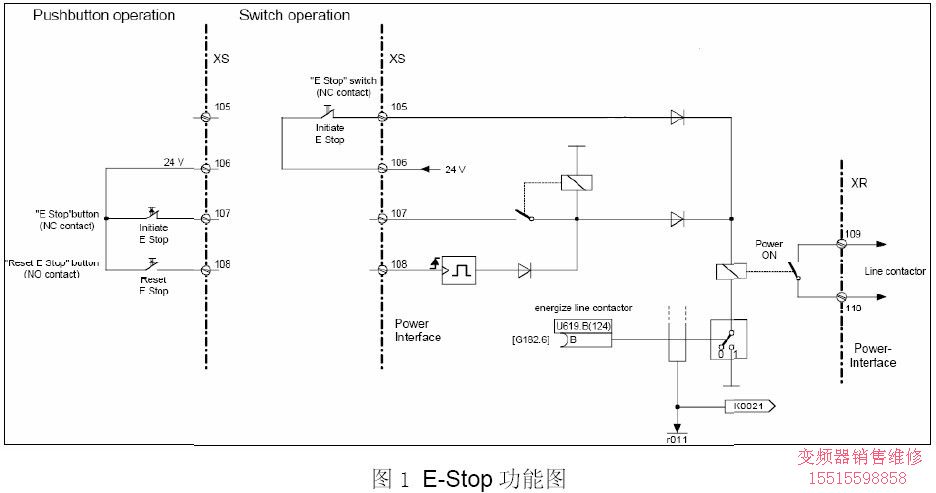

圖1 E-Stop 功能圖
安全停車功能可用下列方法之一完成:
(1)開關操作(不需要復位)
如上圖所示,端子XS-105 和XS-106 之間加有開關,端子XS-107 和端子XS-108 懸
空,打開端子XS-105 和XS-106 之間的開關時,安全停車起作用,6RA70 調速裝置PMU 上
顯示o10.3(安全停車激活),當此開關閉合,顯示的o10.3 消失,表明安全停車沒有被激
活。
(2)按鈕操作(需要復位)
如上圖所示,端子XS-107 和端子XS-106 間的按鈕是常閉點,端子XS-108 和XS-106
間的按鈕是常開點,XS-105 懸空。當打開XS-107 和XS-106 之間的常閉點,6RA70 調速裝
置PMU 上顯示o10.3(安全停車激活),當此按鈕閉合后,PMU 仍然顯示o10.3,需要使用端
子XS-108 和XS-106 間的按鈕進行復位,才能取消安全停車。

安全停車功能可用下列方法之一完成:
(1)開關操作(不需要復位)
如上圖所示,端子XS-105 和XS-106 之間加有開關,端子XS-107 和端子XS-108 懸
空,打開端子XS-105 和XS-106 之間的開關時,安全停車起作用,6RA70 調速裝置PMU 上
顯示o10.3(安全停車激活),當此開關閉合,顯示的o10.3 消失,表明安全停車沒有被激
活。
(2)按鈕操作(需要復位)
如上圖所示,端子XS-107 和端子XS-106 間的按鈕是常閉點,端子XS-108 和XS-106
間的按鈕是常開點,XS-105 懸空。當打開XS-107 和XS-106 之間的常閉點,6RA70 調速裝
置PMU 上顯示o10.3(安全停車激活),當此按鈕閉合后,PMU 仍然顯示o10.3,需要使用端
子XS-108 和XS-106 間的按鈕進行復位,才能取消安全停車。
