英威騰變頻器在自動扶梯中的應用

發布時間:2019-08-02 16:19:30來源:

·引言
  隨著城市地產建筑行業的迅猛發展,電梯的安裝使用率越來越高。據統計,目前全國在使用的電梯數量達到50萬臺以上,年耗電量超過300億千瓦時。因此如何采用高效節能的電梯控制技術,已成為電梯商家及用戶十分關注的話題。
  目前,國內安裝的自動扶梯多采用單速交流電機作為主機,鏈輪鏈條式傳動,梯級額定速度大多為0.5m/s。這種扶梯即使在無乘客使用時仍以額定速度運行,具有耗能大、機械磨損嚴重、使用壽命低等缺點。下面將針對這種電梯的不足之處提出具體節能方案。
  ·全自動扶梯節能改造
  在不對扶梯的正常使用產生任何負面影響的前提下,引入無速度傳感器矢量變頻調速的概念。即變頻器根據傳感器產生的信號,在有人乘坐時,扶梯以原有速度運行(50Hz);當無人時,扶梯減速到低速或停止運行。
  系統要求變頻器啟動運行平穩,加速性能好,啟動轉矩大,過載能力強,同時應具備當變頻器調速系統出現故障時,控制系統自動切換到工頻運行,保障扶梯輸送功能的正常實施。所以選擇了深圳市英威騰電氣有限公司的矢量控制技術的CHV110系列一體化節電柜(扶梯專用),該控制柜內部設計了工/變頻切換,同時,集成了扶梯節能運行的專用控制功能模塊,方便用戶的使用。
  對于客用自動扶梯,一般使用高峰期出現在下午及晚間時段,其余時段使用率較低,具有相當節能空間。根據以上改造原則,從投資成本及自動化水平兩方面考慮,擬使用以下變頻拖動方案:采用英威騰CHV110一體化變頻節能柜(扶梯專用)驅動電梯主機,變頻器采用多段速控制模式,并設置主頻率(低速)、多段速頻率1(高速)兩種運行頻率;
  ·在電梯首尾處各安裝一支紅外傳感器開關,乘客通過電梯時,紅外傳感器開關被觸發并發出開關信號給變頻器;
  ·有客流時,紅外傳感開關被觸發,變頻器立即加速到多段速頻率2,并使電梯高速運行;
  ·電梯高速運行時,變頻器內置計時器開始計時,若在計時的時間段內再無乘客通過電梯,計時結束后變頻器將自動切換到多段速頻率1,進行低速運行;
  ·若在計時器計時期間,有乘客重新觸發光電開關,計時器將重新計時;
  ·對電梯上行和下行,外圍控制采用開關互鎖,保證扶梯系統的正常工作;
  ·為消耗下行,或者制動過程產生的多余能量,需在變頻器上加裝制動電阻。

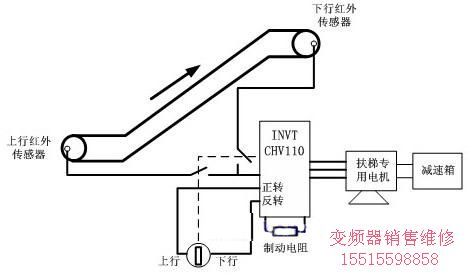

  該方案示意圖如下,可做上行,也可做下行,二者互鎖控制:

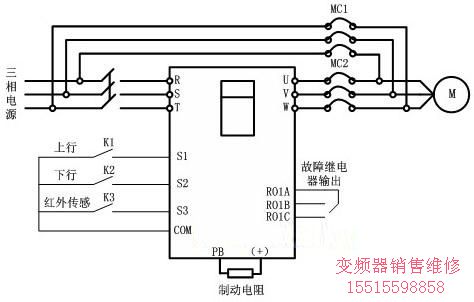

變頻系統電氣接線圖如下:

如上圖,電機的電路上都加裝了“市電”、“節電”接觸器,這樣可以有“自動”、“手動”兩種工作模式選擇:手動模式下,變頻器不工作,整套系統手動起停、工頻運行;自動模式下,電機由變頻器直接拖動,變頻運行。當出現故障,系統自動切換到工頻運行。
  ·功能參數的設置

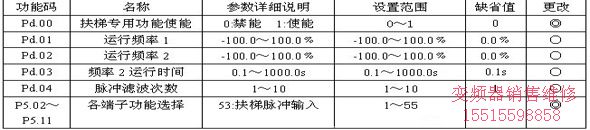

  自動扶梯專用功能介紹:

調試過程:
  1、Pd.00:設置為1,啟動扶梯專用功能;
  2、Pd.01:運行頻率1為電梯平常無人時低速運行的頻率設定,頻率設定的100
