艾默生EV1000變頻器輸出在AB PLC中的應用
發布時間：2019-08-02 10:20:31來源：
艾默生EV1000變頻器輸出在AB PLC中的應用
EV1000變頻器Y2是開路集電極輸出，可定義為32種功能輸出（0?19是輸出開關量；20?31是輸出脈沖頻率）[1]。由于Y2是開路集電極光藕隔離輸出，應用電路比其他輸出稍為復雜，再加上EV1000的模擬量功能設計十分完善，因此，一般用戶很少應用這個端口。但在某些小型PLC的應用中，如果使用得法，將會收到事半功倍的效果。
例如：為了測量變頻器輸出頻率，常用方法是使用一個模擬量輸入端口。但小型PLC本機模擬量I/O口十分有限，卻具有幾個高速計數器（表1）。這時，如果將Y2定義為輸出頻率，使用高速計數測量頻率，就節約了寶貴的模擬量口，有時將大大降低了成本，提高產品競爭力。
表1
|
PLC例 |
模擬量輸入端口 |
高速計數器 |
比較高計數頻率（KHz） |
|
|
艾默生 |
EC10-1614BTA1 |
2 |
6 |
50 |
|
艾默生 |
EC20-2012BRA |
0 |
8 |
50 |
|
AB |
1761-L20BWA-5A |
4 |
1 |
6.6 |
|
AB |
1762-L24BWA |
0 |
1 |
20 |
|
AB |
1763-L16BWA |
2 |
1 |
20 |
|
AB |
1764-LSP |
0 |
2 |
20 |
|
OMRON |
CPM2A-30CDT-D |
0 |
5 |
20 |
|
三菱 |
FX2N-32MT-001 |
0 |
8 |
60 |
|
LG |
K7M-DT30S |
0 |
10 |
16 |
|
西門子 |
6ES7 214-1AD21-0XB0 |
0 |
6 |
30 |
本文以AB公司1762-L24BWA 為例介紹應用方法。接線見圖1：Y2通過4.7K電阻接到外部24VDC電源，脈沖信號從IN0-COM輸入到PLC，幅值為24V。

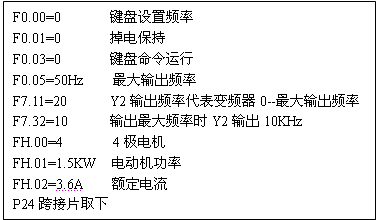

EV1000-4T0037變頻器參數設置如下：
圖1 接線圖

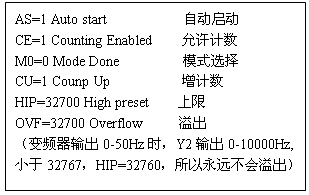

1762-L24BWA有一個高速計數器，因此，有一個功能文件，設置如下[2]：
|
|
圖2是計數程序，圖3是計數波形。
頻率計算的方法是：計數器HSC：0在1秒時間內累計進入IN0的脈沖數目，除200后所得結果F8：0即為變頻器輸出頻率。在正常計數時，PLC 端口IN0的 LED燈會快速閃動。測量誤差取決于EV1000參數F7.32和計時器T4：1的時基。本例，比較大誤差為±0.5Hz.
圖2 梯形圖程序
圖3 波形圖
小結：不同品牌的PLC應用程序大同小異，但基本思路是一樣的，本方法在小型PLC應用中具有實際意義，當模擬量端口緊缺的時候，尤為實用。注意EV2000變頻器的Y2只能選擇0-19，可用D0代之。
