西門子MM440變頻器在高爐送料系統的應用
發布時間：2019-08-02 10:16:56來源：
西門子MM440變頻器在高爐送料系統的應用
西門子MM440變頻器在高爐送料系統的應用
一、引言：
在高爐煉鐵生產中，進料系統是設備的重要組成部分，其可靠性直接影響到生產效率及經濟效益。本文對西門子MM440變頻器在該系統改造部分的應用，以及該系統的傳控部分進行討論。
二，原系統概述：
1、原系統機械部分構成
由一臺卷揚機拖動兩臺料車，料車位于軌道斜面上，互為上行、下行，即其中一臺料車載料上行，另一臺為空車下行，運行過程中電機始終處于負載狀態。
2、原系統電氣部分構成
原系統由一臺6極55kW繞線式電機拖動，轉子回路靠切換電阻實現速度調整，通過主令控制器（與電機同軸連接）采集料車的位置，控制電阻的投入切除，同時控制機械抱閘的開閉。
3、原系統存在的問題：
由于該調速方式為轉子串電阻調速，電阻容易燒毀，加上卷揚機鋼絲繩松緊程度不一致，有時出現料車“掛頂”事故，嚴重影響了生產。(歡迎來電咨詢 鄭州變頻器 網址：www.xtze.cn 電話：0371- 56700815 手機：15515598858 )
三、新系統構成；

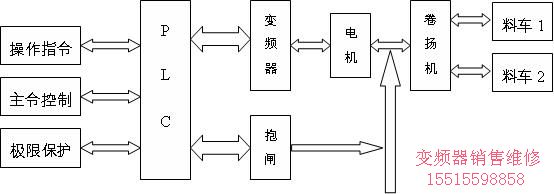

1、新系統構成框圖：
2、電氣部分改造過程：
在不改變原來工人操作習慣的前提下，增加一臺S7－224的PLC，保留原來電機，將其轉子滑環短接，拆除調速電阻，保留原來主令控制器，在軌道斜面安裝兩個行程開關，作為料車位置的極限保護。
3、新系統工作原理：
操作工發出料車1上行指令，選通變頻器的固定頻率50Hz，變頻器由0Hz開始提速，開啟抱閘，直到全速運行；隨著電機的轉動，主令控制器的K1閉合至PLC，由PLC發出中速指令，選通變頻器的固定頻率20Hz，電機以中速運行；當主令控制器的K2閉合時，選通變頻器的固定頻率6Hz，電機以低速運行；當主令控制器的K3閉合時．說明料車已經達到終點，變器封鎖輸出，同時關閉機械抱閘，料車l送料完畢。料車2重復如上過程。

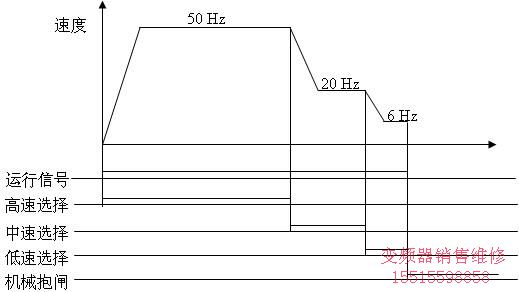

4、速度曲線；（以料車1上行為例）
5、變頻器相關參數設置表
|
參數號
|
設定值
|
說明
|
|
P0003
|
3
|
用戶訪問所有參數
|
|
P1300
|
20
|
無測速機的矢量控制方式
|
|
P0701
|
1
|
DIN1選擇正轉
|
|
P0702
|
2
|
DIN2選擇反轉
|
|
P0703
|
15
|
DIN3選擇高速
|
|
P0704
|
16
|
DIN4選擇中速
|
|
P0705
|
17
|
DIN5選擇低速
|
|
P0706
|
3
|
DIN6選擇OFF2封鎖輸出（低電平）
|
|
P0732
|
52.C
|
繼電器2功能（驅動抱閘）
|
|
P1215
|
1
|
抱閘使能
|
|
P1216
|
0.5秒
|
抱閘打開延時時間
|
|
P1001
|
50HZ
|
固定頻率
|
|
P1002
|
20HZ
|
固定頻率
|
|
P1003
|
6HZ
|
固定頻率
|
|
P1120
|
10秒
|
加速時間
|
|
P1121
|
10秒
|
減速時間
|
|
P1130
|
1秒
|
加速起始段圓弧時間
|
|
P1910
|
1
|
自動檢測電機參數
|
6、系統的保護：
在軌道斜面上位于料車終點稍后一點安裝兩個行程開關，作為極限保護點，以防止主令控制器失靈時的比較后保護，再次防止料車，“掛頂”事故的發生。對于變頻器自身故障由PLC采集，當故障發生時，立即關閉機械抱閘，以防止料車下滑。(歡迎來電咨詢 鄭州變頻器 網址：www.xtze.cn 電話：0371- 56700815 手機：15515598858 )
四、過程中遇到的問題
1、變頻器選型：
考慮到冶金系統的設計特點，電機已經加大了余量，而且原系統電機的實際運行電流在85安培左右，故變頻器同級選配55kW。由于該卷揚機拖動兩臺料車，變頻器工作于第一象限．沒有能量回饋，故不必選配制動單元和制動電阻。
2、在空載調試階段：
每次在料車1下行時，變頻器過壓保護經測量輸入端電壓為390V，從理論上分析，此種故障不應該出現，但是過壓保護就是由于電機的再生能量造成，而且故障始終出現在料車1下行時，經過仔細檢查兩臺料車發現，料車2的配重已經丟失，經重新調整兩臺料車的配重之后，變頻器正常。
3、加速曲線的調整：
變頻器從0Hz開始加速，通過斜坡時間至全速，已經實現了對電機的軟啟動，考慮到卷揚機鋼絲繩的伸縮以及減速機的齒隙影響，在加速開始加入圓弧曲線．從而進一步減小對機械部分的沖擊。
4、制動器的配合
當變頻器收到正轉(或反轉)指令后，經過0.5秒延時后，打開抱閘，料車上行，隨著低段速的選通，電機處于爬行狀態，當PLC檢測到終點信號時，發出停車命令，變頻器封鎖輸出執行OFF2停止，同時關閉抱閘。如此控制抱閘既防止變頻器過流保護．又防止料車下滑．
五、技術性能及特點：
以上述方案改造的首鋼遷安鋼鐵廠1號、2號高爐送料系統，自2001年7月投入運行以來，至今電氣部分未出一次故障，料車“掛頂”事故也從未發生過，提高了生產效率，降低了設備維護、運行費用。西門子MM440變頻器可靠性高，控制方便，尤其是低頻特性好值得在起重行業推廣應用。
由于時間倉促對于該變頻器的功能了解的不一定很透徹，敬請各位同仁指正。
