EV1000變頻器Y2是開路集電極輸出，可定義為32種功能輸出（0?19是輸出開關量；20?31是輸出脈沖頻率）[1]。由于Y2是開路集電極光藕隔離輸出，應用電路比其他輸出稍為復雜，再加上EV1000的模擬量功能設計十分完善，因此，一般用戶很少應用這個端口。但在某些小型PLC的應用中，如果使用得法，將會收到事半功倍的效果。

例如：為了測量變頻器輸出頻率，常用方法是使用一個模擬量輸入端口。但小型PLC本機模擬量I/O口十分有限，卻具有幾個高速計數器（表1）。這時，如果將Y2定義為輸出頻率，使用高速計數測量頻率，就節約了寶貴的模擬量口，有時將大大降低了成本，提高產品競爭力。

表1

	PLC例	模擬量輸入端口	高速計數器	比較高計數頻率（KHz）
艾默生	EC10-1614BTA1	2	6	50
艾默生	EC20-2012BRA	0	8	50
AB	1761-L20BWA-5A	4	1	6.6
AB	1762-L24BWA	0	1	20
AB	1763-L16BWA	2	1	20
AB	1764-LSP	0	2	20
OMRON	CPM2A-30CDT-D	0	5	20
三菱	FX2N-32MT-001	0	8	60
LG	K7M-DT30S	0	10	16
西門子	6ES7 214-1AD21-0XB0	0	6	30

本文以AB公司1762-L24BWA 為例介紹應用方法。接線見圖1：Y2通過4.7K電阻接到外部24VDC電源，脈沖信號從IN0-COM輸入到PLC，幅值為24V。

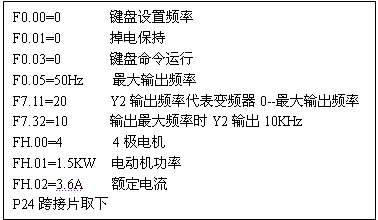

EV1000-4T0037變頻器參數設置如下：









圖1 接線圖

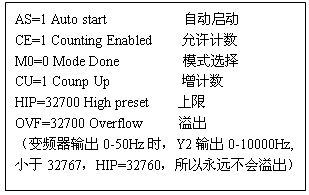

1762-L24BWA有一個高速計數器，因此，有一個功能文件，設置如下[2]：



特別需要注意，正確設置PLC高速計數端口的濾波時間，否則計數將會失敗。





圖2是計數程序，圖3是計數波形。

頻率計算的方法是：計數器HSC：0在1秒時間內累計進入IN0的脈沖數目，除200后所得結果F8：0即為變頻器輸出頻率。在正常計數時，PLC 端口IN0的 LED燈會快速閃動。測量誤差取決于EV1000參數F7.32和計時器T4：1的時基。本例，比較大誤差為±0.5Hz.

圖2 梯形圖程序

圖3 波形圖

小結：不同品牌的PLC應用程序大同小異，但基本思路是一樣的，本方法在小型PLC應用中具有實際意義，當模擬量端口緊缺的時候，尤為實用。注意EV2000變頻器的Y2只能選擇0-19，可用D0代之。
