3. 濾波技術

3.1 反射式濾波器

   由電感電容等器件組成，把不希望的頻率反射回噪聲源，所以稱之為反射式濾波器。

3.1.1電容濾波器

    電容濾波器可以用來濾除差模噪聲，也可以用來濾除共模噪聲，只是接法不同。電容器如果并聯接在設備的交流電源進線間可以濾除電源線上的差模高頻噪聲；如果并接在印刷電路板上的數字集成芯片的正負電源引腳間則起到去耦作用，給高速開關電路提供一個高頻通道，以免把高頻噪聲傳導到電源中去，抑制差模噪聲。如果，并接在導線和地之間就構成了共模濾波器。

3.1.2 電感濾波器

作為濾波器使用的電感線圈有兩種：

一種是差模扼流圈，用來抑制差模高頻噪聲；

一種是共模扼流圈，用于抑制共模高頻噪聲。

3.1.3電源濾波器

電源濾波器的作用是雙向的，它不僅可以阻止電網中的噪聲進入設備，也可以抑制設備產生的噪聲污染電網。

3.2  吸收式濾波器

吸收式濾波器是由有耗器件構成的，在阻帶內吸收噪聲的能量轉化為熱損耗，從而起到濾波的作用。

鐵氧體吸收性濾波器是目前應用發展很快的一種低通濾波器，已廣泛應用于各種電路中。用于電磁噪聲抑制的鐵氧體是一種磁性材料，由鐵、鎳、鋅氧化物混合而成的具有很高的電導率，較高的磁導率。根據不同的場合鐵氧體濾波器可以做成多種形式：

使用鐵氧體磁環時應注意以下問題：

1）電纜或導線應與環內徑密貼，不要留太大的空隙，這樣導線上的電流產生的磁通可基本都集中在磁環內，從而增加濾波效果。

2）磁環越長阻抗越大，如果一個磁環不起作用可以多穿幾個磁環。

磁環可用在以下場合：

1）磁環可套在交流電源線對、直流電源線對、信號線對上，也可套在電纜線上用于抑制共模噪聲。

2）磁環可套在高頻元件引腳上， 防止電路產生高頻振蕩。

但是濾波器的比較終效果與濾波器的選用和安裝關系密切。一個好的濾波器很可能因為安裝不當而起不到應有的作用。濾波器應直接安裝在裝置上，并按濾波器的使用要求進行安裝布線，這樣才能使濾波器發揮應有的作用，如只能將濾波器安裝在屏架上，則需設計人員和安裝人員認真安排，精心施工，濾波器的輸入線和輸出線一定要分開，輸出線和其它可能產生干擾的回路一定要遠離，輸出線越短越好，防止在外暴露過長，重新接收或耦合干擾，濾波器的外殼要良好接地，以保證其濾波效果。

4． 屏蔽技術

4.1  屏蔽的機理和分類

屏蔽：用導電或導磁體的封閉面將其內外兩側空間進行的電磁性隔離。

屏蔽的分類：

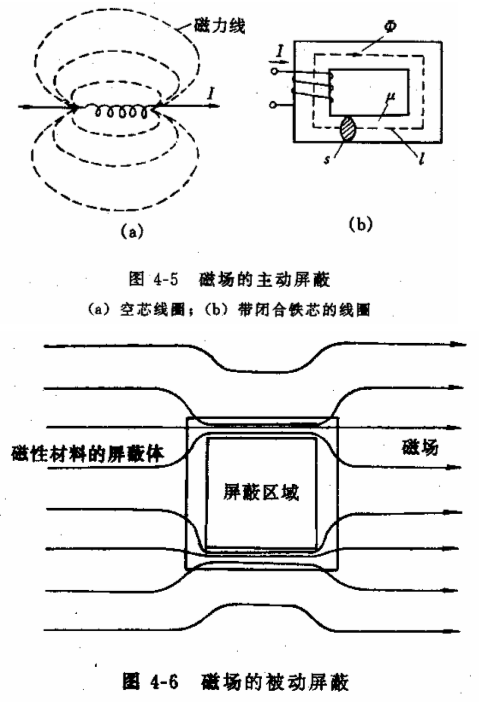

1）低頻磁場屏蔽（100kHz以下）

原理：利用高導磁材料具有低磁阻的特性，使磁場盡可能通過磁阻很小的屏蔽殼體，而盡量不擴散到外部空間。

材料：通常用鐵磁性材料，如鐵，硅鋼片，坡莫合金等

影響屏蔽效能的因素：磁導率越高，厚度越厚，屏蔽效能越高；從經濟考慮，采用多層屏蔽。

1）電磁場屏蔽

原理：電磁感應現象，在外界交變電磁場的作用下，通過電磁感應，屏蔽殼體內產生感應電流，這感應電流在屏蔽空間又產生了與外界電磁場方向相反的電磁場，從而抵消了外界電磁場，產生屏蔽效果。

材料：金屬良導體（導電率高），如銅，鋁等。

影響屏蔽效能的因素：電導率越高，頻率越高，效果越好；與厚度無關。

應用：屏蔽殼體開縫方向與渦流方向相同，適用于高頻，接地，屏蔽殼體各部分有良好的電氣連接。

2）電場屏蔽

靜電場：靜止電荷產生

交變電場：電荷流動產生，隨時間變化

只要把任何很薄的金屬體接地就能達到良好的效果。

4.2 改善孔縫屏蔽的方法

孔縫長度或圓孔直徑要求：l < λ/10～λ/100

目標：減小對渦流的阻擋，使各個方向的渦流都能比較順利的通過。

方法：

1）導電襯墊

具有良好的導電性和彈性，用于兩塊金屬板的連接處，可以減少縫隙，保持電金屬板之間的連續性，從而增加屏蔽效能。

2）金屬絲網

設備的通風口處經常覆蓋一層金屬絲網，既能保持通風，又能起到屏蔽的作用，用于屏蔽要求不太高的場合。

3）截至波導

對電磁波而言是高通濾波器，具有確定的截至頻率。常組合在一起做成通風窗，還可用在面板上安裝可變電容。

由于電源濾波器存在大容量的電容支路，因此當濾波器插入到電網時，地回路將感生有害的感應電壓。特別是在裝有漏電保護裝置的電源系統中，一旦插入電源濾波器，電源系統會立刻出現跳閘和報警。為了去除這種感應電壓，應在濾波器前面靠電網側直接增設一個屏蔽隔離變壓器。

信號連接

為了防止干擾波沿信號線傳輸耦合，一般來說，應在各信號線出、入屏蔽體處采取濾波、隔離措施。

1）LC濾波

2）光電隔離：信號線穿越屏蔽層時，用光信號替代電信號傳輸，隔斷干擾的電傳導耦合。
