變頻器反相求和電路輸出結果的快速估算

發布時間:2019-08-20 18:37:52來源:

變頻器反相求和電路輸出結果的快速估算

反相求和電路輸出結果的快速估算





圖1 基本電路構成



當R1=R2=R3=R4時,比較容易估算出輸出值。即1N1+IN2+IN3=-OUT。可由此式快速估算出圖2電路的輸出值。

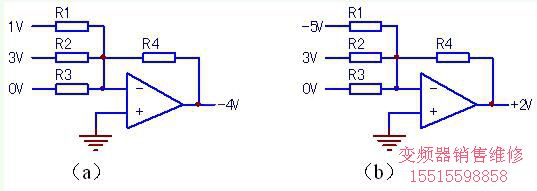

圖2  當R1=R2=R3=R4時輸入、輸出結果

反相求和電路的基本電路形式仍然為反相放大器的結構,輸入端符合“虛地”規則——這給電路分析帶來了極大的便利——每路信號電流均流入“零點”,各分支信號的運算結果互不影響,不存在相互“分流、環流”等現象。其特點:

(1)當某路信號輸入電壓為0V時,因輸入電流也為零,即不對輸出結果有所影響,可忽略該路輸入;

(2)當數路輸入信號的極性相同時,將各輸入相加,得到輸出結果。圖2中的a電路,1V+3V=-3V;

(3)當數路輸入信號的極性不同時,將其相減后即得到輸出結果。圖2中的b電路,3V-5V=+2V;

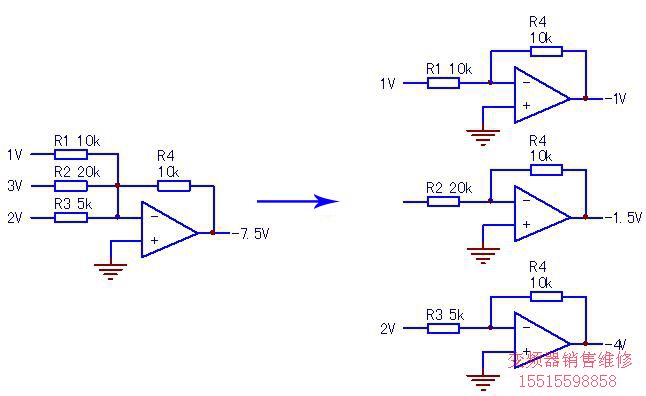

圖3 當R1~R4其取值不等時的輸入、輸出結果

如圖3所示,輸入電阻R1、R2、R3不再相等,此時一口估算出輸出電壓值,有點難度。可以采用化整為零的方法,將其等效為右側電路,進行分支估算后將結果相加即可,仍然簡單。

可以看出,R1輸入支路為反相器,R2輸入支路為2倍衰減器,R2則為兩倍壓反相放大器電路,由此可得知輸出結果。

顯然,輸入電值越小,由此形成的信號電流越大,對輸出施加的影響也顯著。

估算,在檢修中有深刻的實際意義:

(1)確定報警故障信號來源;

(2)由虛斷、虛斷判斷放大器好壞;

(3)由輸入、輸出值的簡單估算,判斷屬于放大器偏置外圍電路或前級電路的故障。

模擬電路,真的難懂難修嗎?
