一張異步電機的矢量圖

發布時間:2019-08-05 10:13:39來源:

一張異步電機的矢量圖

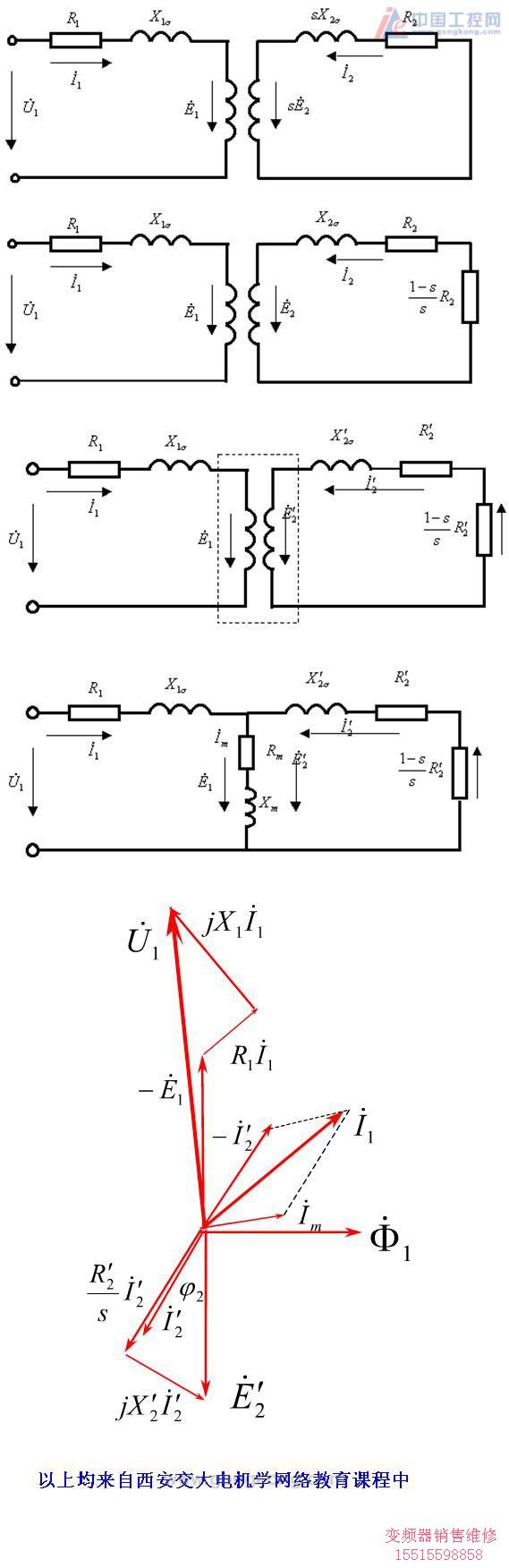

    1、這張圖就是我說的電機學理論的電勢平衡方程、電磁平衡方程畫出的矢量圖,是真正的矢量圖;

 2、看圖,我給你講講: 1)如果忽略定子電阻R1、漏抗X1上的壓降I1R1、I1X1,電源電壓U1與感生電勢E1,相等,U1=E1; 2)如果忽略轉子電阻R2、漏抗X2上的壓降I2R2、I2X2,轉子感生電勢E2,與轉子轉矩電流I2在等效負載電阻R2上的壓降I2R2相等,E2=I2R2;(R2=R‘2/S) 3)這時定子電流I1的勵磁分量I1m與主磁通Φ同相,轉矩分量-I‘2與E1同相,恰好是矢量和的關系:                                                (I1)^2=(I1m)^2+(-I‘2)^2 4)這時轉子轉矩電流I2與定子轉矩電流分量-I'2反相,轉子感生電勢E2與E1=U1反相;

 5、謝謝winter938 網友的貼圖。

 6、“征”,你為什么迷信莫須有的矢量控制?原因就是根本上不懂異步電機的基本矢量關系;

 7、在這個圖上,主磁通Φ不變,勵磁電流Im不變,負載變化時,轉矩電流-I'2變化;

 8、你之所以否定轉差,是因為你不懂異步電機的轉子電勢E2、電流I2都是因為有轉差,切割磁力線產生的;

 9、在實際控制中,要考慮忽略的定子電阻R、漏抗X,對電壓進行修正;
